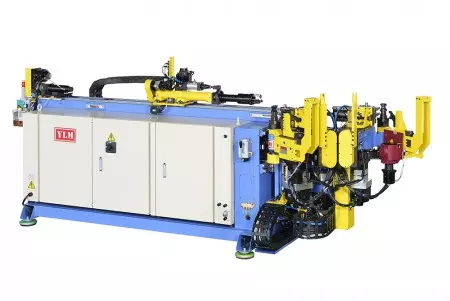

オールサーボ
左右曲げCNCベンダー
YLM オールサーボCNCベンダーは、左右曲げ機能を備えております。
対話式ソフトを採用しているため、操作が容易です。
YLM オールサーボCNC 左右曲げベンダーは、さまざまなワークニーズに対応でき、実用的なベンダーです。
対話式ソフトを採用しているため、操作が容易です。
YLM オールサーボCNC 左右曲げベンダーは、さまざまなワークニーズに対応でき、実用的なベンダーです。
Features
ベンダー製品の特徴
CNC 16MS-RLDAE-7Aの特徴です。
- 2層式のチューブ供給チャンネルにより、加工プロセスを中断することなく連続的なチューブ供給が可能です。
- チューブの両端を検査するための画像検査システムを搭載しています。
- ドットピンマーカー（刻印機）可能。
- 全電動式で左右両方向のベンディング加工（曲げ加工）が可能です。
- 7軸のサーボ駆動を採用。
- 締め型と圧力型が一体構造となっており、曲げ方向の素早い変更が可能です。
- 曲げ加工後のチューブを自動で取り出すための6軸多関節ロボットを採用しています。
Mold
YLMの金型
Specification
仕様について
全自動 左右両方向 ベンディング加工機（CNC16MS-RLD）
| 機械サイズ L✕W✕H(mm) | 2,885✕1,350✕1,500 |
| 操作高さ(mm) | 1,280 |
| 機械重量(kg) | 1,400 |
| 最大管外径曲げ能力(mm) | φ16 |
| 最大管肉厚(mm) | 1.2 |
| 最大中心線半径(mm) | 70 |
| 曲げ半径差 S1-S2-S3(mm) | 35 |
| 最大曲げ角度 | 180° |
| マンドレル 最大有効長(mm) | 1,200 |
| 加工速度 ・最大管送り速度(mm/s) ・管回転速度(°/s) ・最大管曲げ速度(°/s) | 3,298 450 600 |
| 繰り返し精度 ・管送り精度(mm) ・管回転精度(°) ・最大管曲げ精度(°) | ±0.1 ±0.1 ±0.1 |
- 記載されている仕様および寸法は、予告なく変更されることがあります。
- CNC16MS-RLDは安川電機製モーターを採用しています。
YLM Fully automatic hydraulic bender Series
豊富な種類の左右曲げCNCベンダー
左右曲げオールサーボベンダーは、一台であらゆる方向へ曲げることができます。
また、ティーチングモード では動作を記録・編集する機能を備えております。
また、ティーチングモード では動作を記録・編集する機能を備えております。
CNC-16RLD
CNC-20RLP
CNC-25RLT

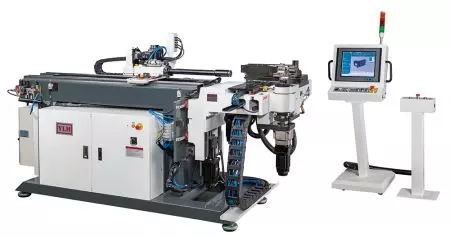

CNC-30RLP

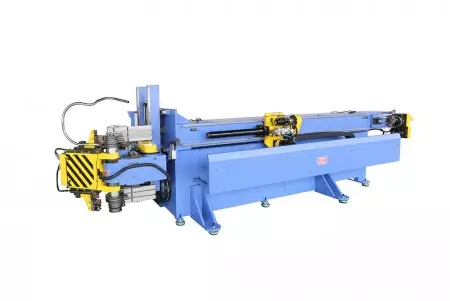

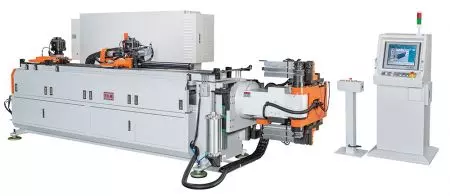

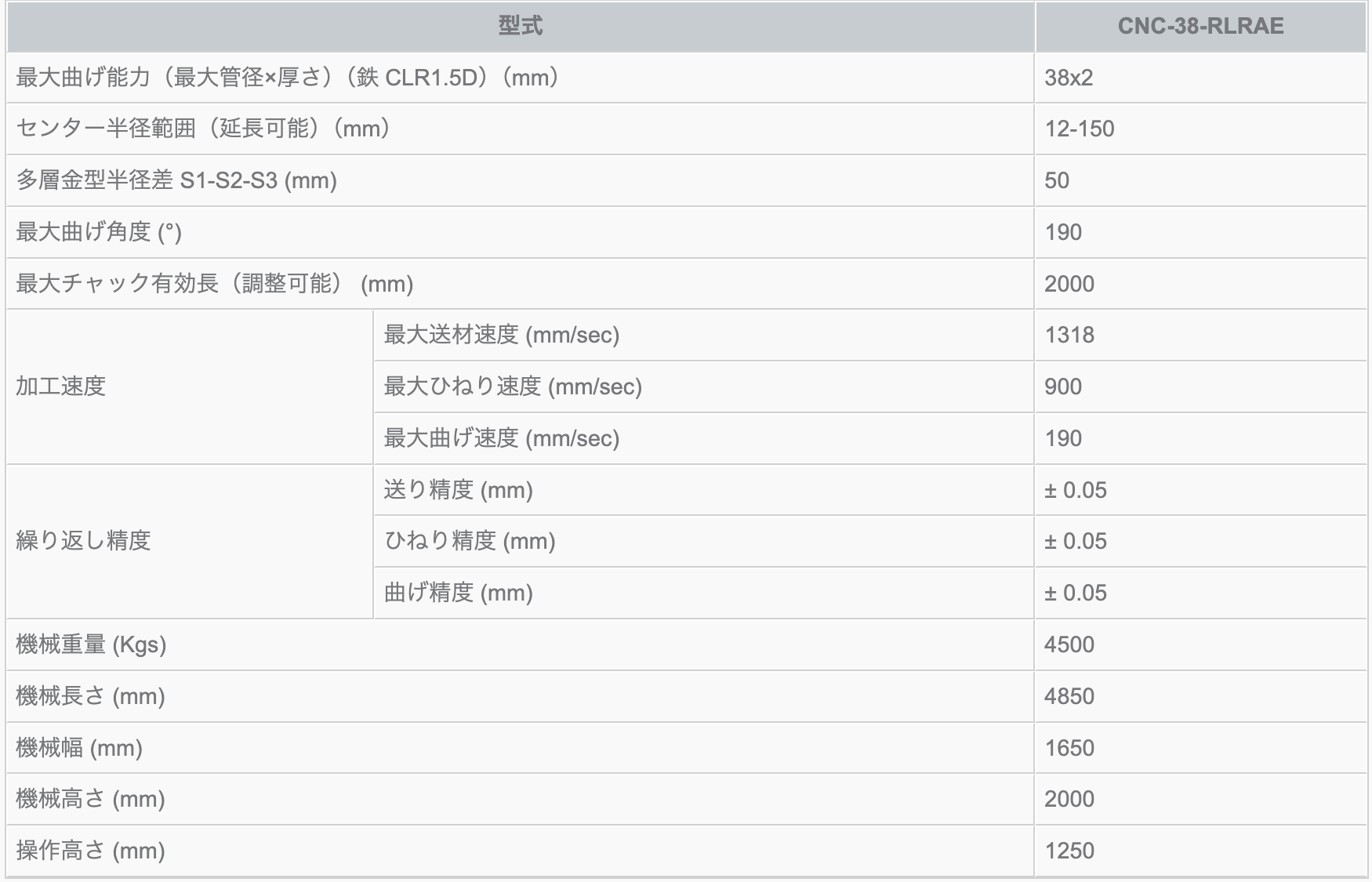

CNC-38RLR

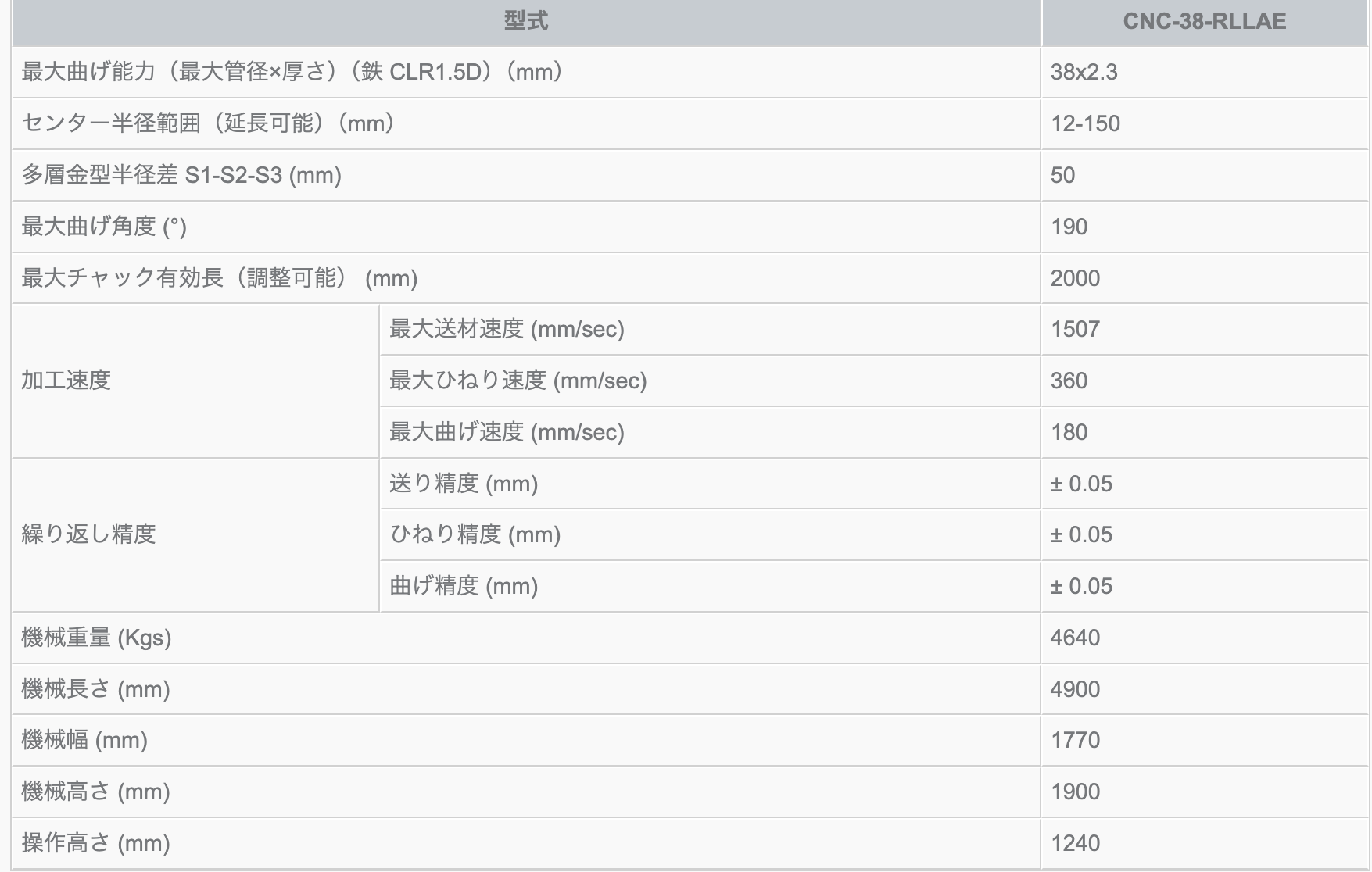

CNC-38RLL

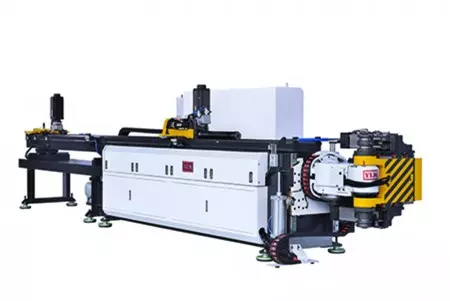

CNC-51RLR

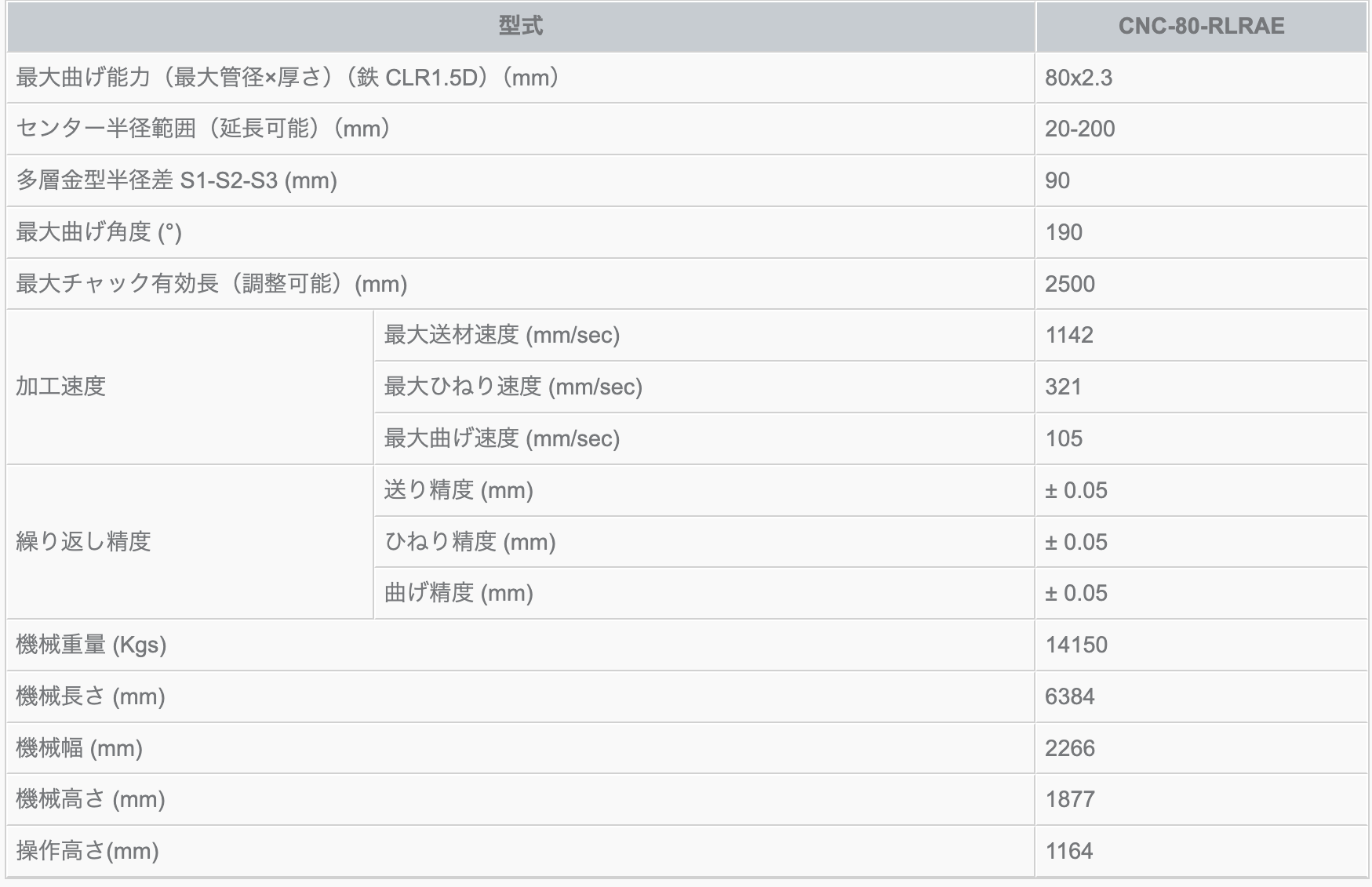

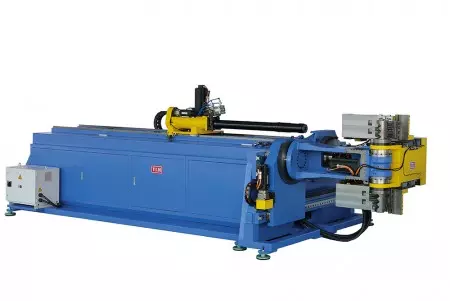

CNC-80RLR
