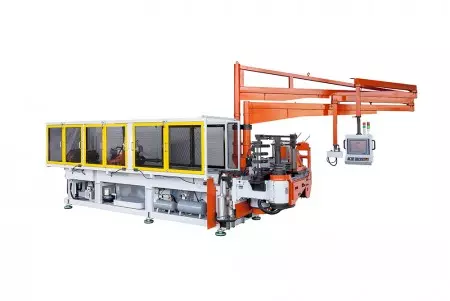

全自動オールサーボベンダー

PRODUCT

全自動オールサーボベンダー

CNCベンダーはWindowsを採用しており、YLM独自開発したPC-BASEコントロールシステムを採用しております。簡易的な曲げパラメーター、3Dシミュレーション機能、単動操作機能を備えており、作業者が安全に、ご使用いただけるよう設計しております。
制御盤内部は、安全規範に基づいた電子部品を使用しておりますので、安心、安定してご使用していただけます。マークチューブがついているので、判別が容易で、なおかつ保守を効率的に行えます。

用途例　ボイラー、造船、大型輸送車両、化学工業、発電所、ディーゼルエンジン用配管、自動車のブレーキ、燃料供給配管、エアコン配管、電気ヒーターなどの配管加工、自動車・オートバイの排気管、車体フレーム、ハンドル、シート、スポーツ用品、家具、建築、航空等。

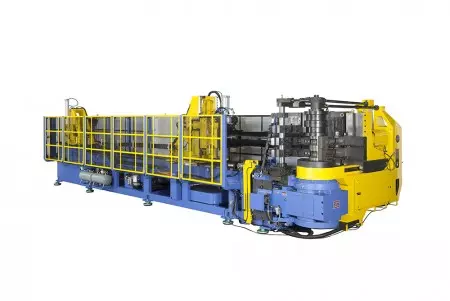

中、大口径パイプ用曲げ小半径専用
10軸サーボモーターによる精密制御、油圧不要
3Dアニメーションによるシュミレーション機能（曲げ加工＋ワークプレビューもシュミレーション）

最大曲げ能力（最大管径×厚さ）（鉄 CLR1.5D） (mm)	90×2.6
センター半径範囲（延長可能） (mm)	25-250
多層金型半径差 S1-S2-S3 (mm)	90
最大曲げ角度 (°)	190
最大チャック有効長（調整可能） (mm)	2500
加工速度・最大送材速度 (mm/sec) ・最大送材速度 (mm/sec) ・最大曲げ速度 (mm/sec)	1143 759 80
繰り返し精度・送り精度 (mm) ・ひねり精度 (mm) ・曲げ精度 (mm)	± 0.05 ± 0.05 ± 0.05
機械重量 (Kgs)	8200
機械長さ (mm)	6114
機械幅 (mm)	1977
機械高さ (mm)	1925
操作高さ (mm)	1275
