マシニングセンタ
極限の精度と剛性が、高品質なモノづくりの土台となる。
YLMグループが長年培ってきた工作機械製造のノウハウを凝縮した、高精度立形マシニングセンタです。
なかでも「YL1200-A」は、優れた剛性と高速な処理能力を兼ね備え、微細な部品加工から堅牢な金型製作まで、安定した加工精度を長時間維持します。
YLMグループが長年培ってきた工作機械製造のノウハウを凝縮した、高精度立形マシニングセンタです。
なかでも「YL1200-A」は、優れた剛性と高速な処理能力を兼ね備え、微細な部品加工から堅牢な金型製作まで、安定した加工精度を長時間維持します。

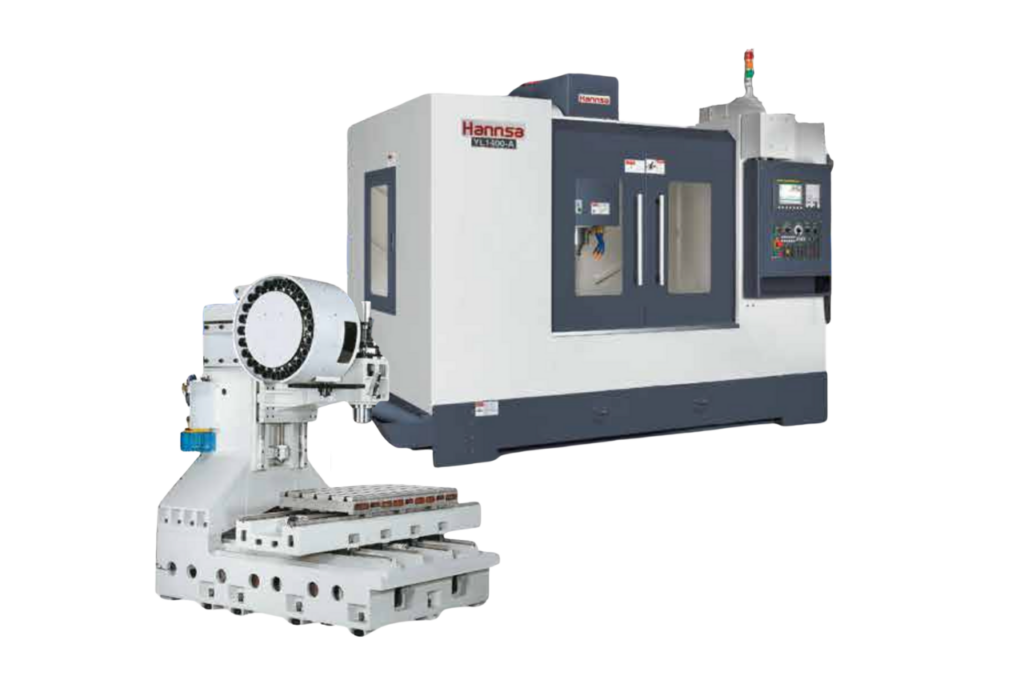

YL 1200-A/1400-A
Features
製品の特徴
- 強力な主軸と堅牢な構造により、重切削においても振動を抑制し、滑らかで美しい仕上がりを実現します。
- 高速なツールチェンジ機能と高度な制御システムにより、段取り替えの時間を短縮。複雑な形状のパーツ加工もスムーズに行えるため、試作から量産まで幅広く対応します。
- 過酷な使用環境を想定した設計により、高い耐久性を実現。また、日常のメンテナンスのしやすさも考慮されており、工場全体の稼働率向上に寄与します。
Specification
仕様について

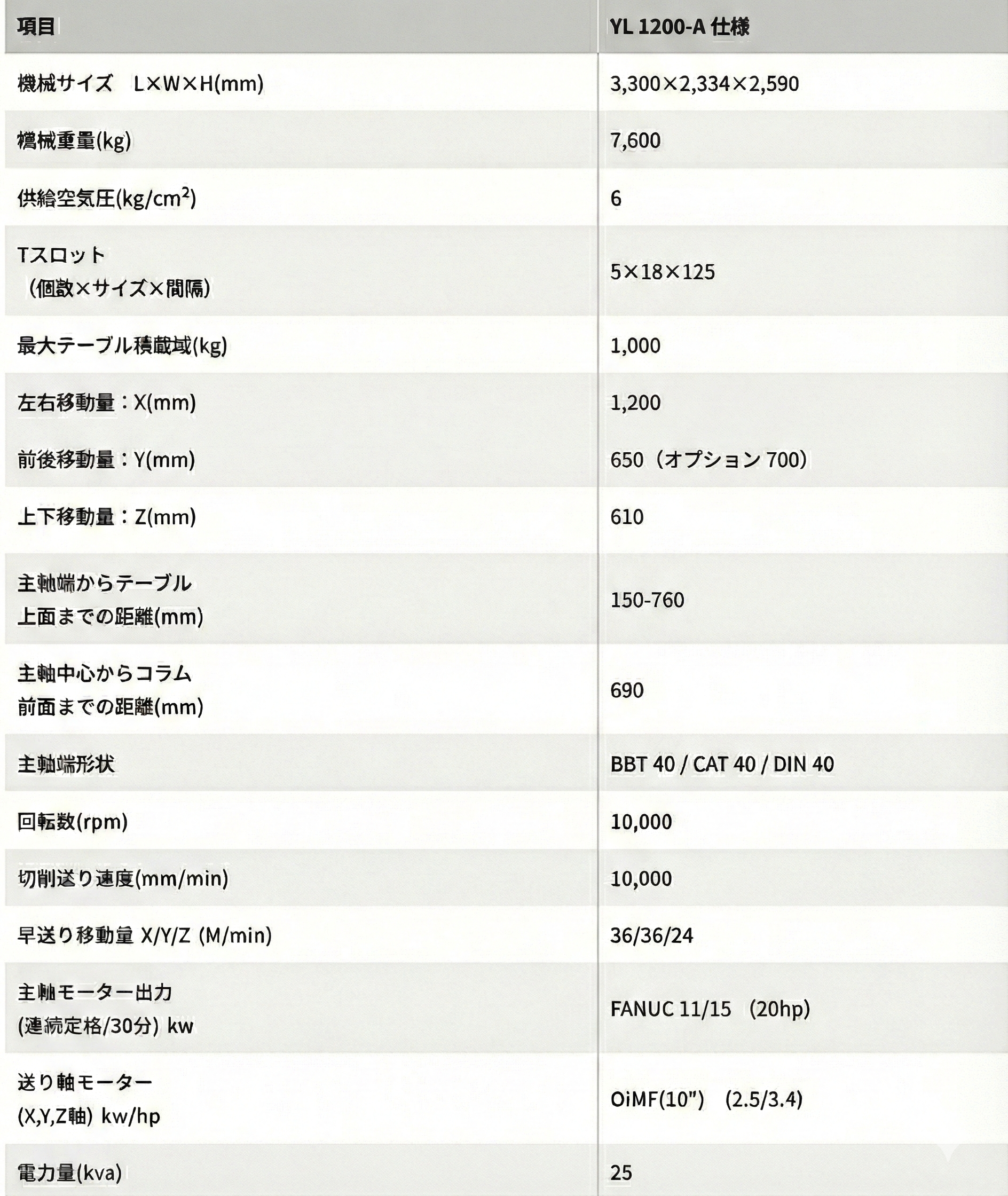

※YL1200-Aの仕様です。
| 機械サイズ L✕W✕H(mm) | 3,300✕2,334✕2,590 |
| 機械重量(kg) | 7,600 |
| 供給空気圧(kg/cm²) | 6 |
| Tスロット （個数✕サイズ✕間隔） | 5 ✕ 18 ✕ 125 (5 ✕ 0.70 ✕ 5) |
| 最大テーブル積載城(kg) | 1,000 |
| 左右移動量：X(mm) | 1,200 |
| 前後移動量：Y(mm) | 650（オプション 〜700） |
| 上下移動量：Z(mm) | 610（オプション 〜6,000） |
| 主軸端からテーブル 上面までの距離(mm) | 150-760 |
| 主軸中心からコラム 前面までの距離(mm) | 690 |
| 主軸端形状 | BBT 40 CAT 40 DIN 40 |
| 回転数(rpm) | 10,000 |
| 切削送り速度(mm/min) | 10,000 |
| 早送り移動量 X/Y/Z (M/min) | 36/36/24 |
| 主軸モーター出力 (連続定格/30分) kw | FANUC 11/15 (20hp) |
| 送り軸モーター (X,Y,Z軸) kw/hp | OiMF(10″) (2.5/3.4 , 2.5/3.4 , 2.5/3.4) |
| 電力量(kw) | 25 |
Parts List
パーツリスト
標準：全閉外装カバー、自動潤滑装置、工具および工具箱、作業灯、3色表示灯、主軸エアカーテン、主軸オイルクーラー、洗浄用スプレーガン、エアガン、切粉排出装置、切粉回収容器、冷却液タンク、X / Y / Z軸スライド面伸縮保護カバー、水平調整ブロックおよびボルト、手元ハンドル、電気装置ボックス用熱交換器、リジッドタップ機能、自動電源遮断機能、主軸先端水溶性クーラントリング
オプション：三菱製コントローラー 、シーメンス製コントローラー、ベルト駆動主軸 12,000 rpm、ダイレクトドライブ主軸 #40 / 12,000 / 15,000 rpm、ダイレクトドライブ主軸 #50 8,000 / 10,000 rpm、ギヤボックスセット (YLA)、チェーン式チップコンベア、背面洗浄装置 、リニアスケール（光学式スケール）、CTSフィルタ 30 bar、CTSフィルタ 70 bar、電装ボックス用エアコン (3000 BTU)、自動芯出し装置 (レニショー製 OMP-60)、NC円盤、追加4軸用配線、トランス（変圧器）、背面カバー、オイルスキマー
Machining Center List
豊富な種類のマシニングセンタ
立形マシニングセンタ/ボックスウェイシステム

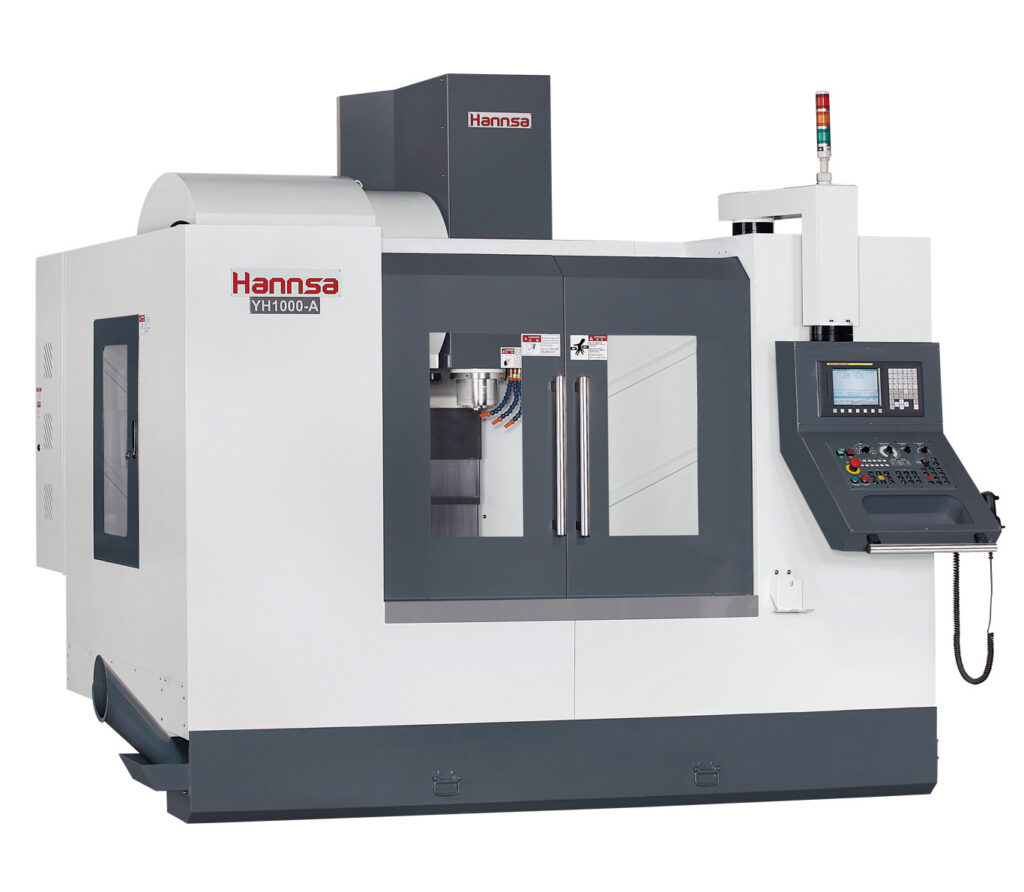

YH 1000-A

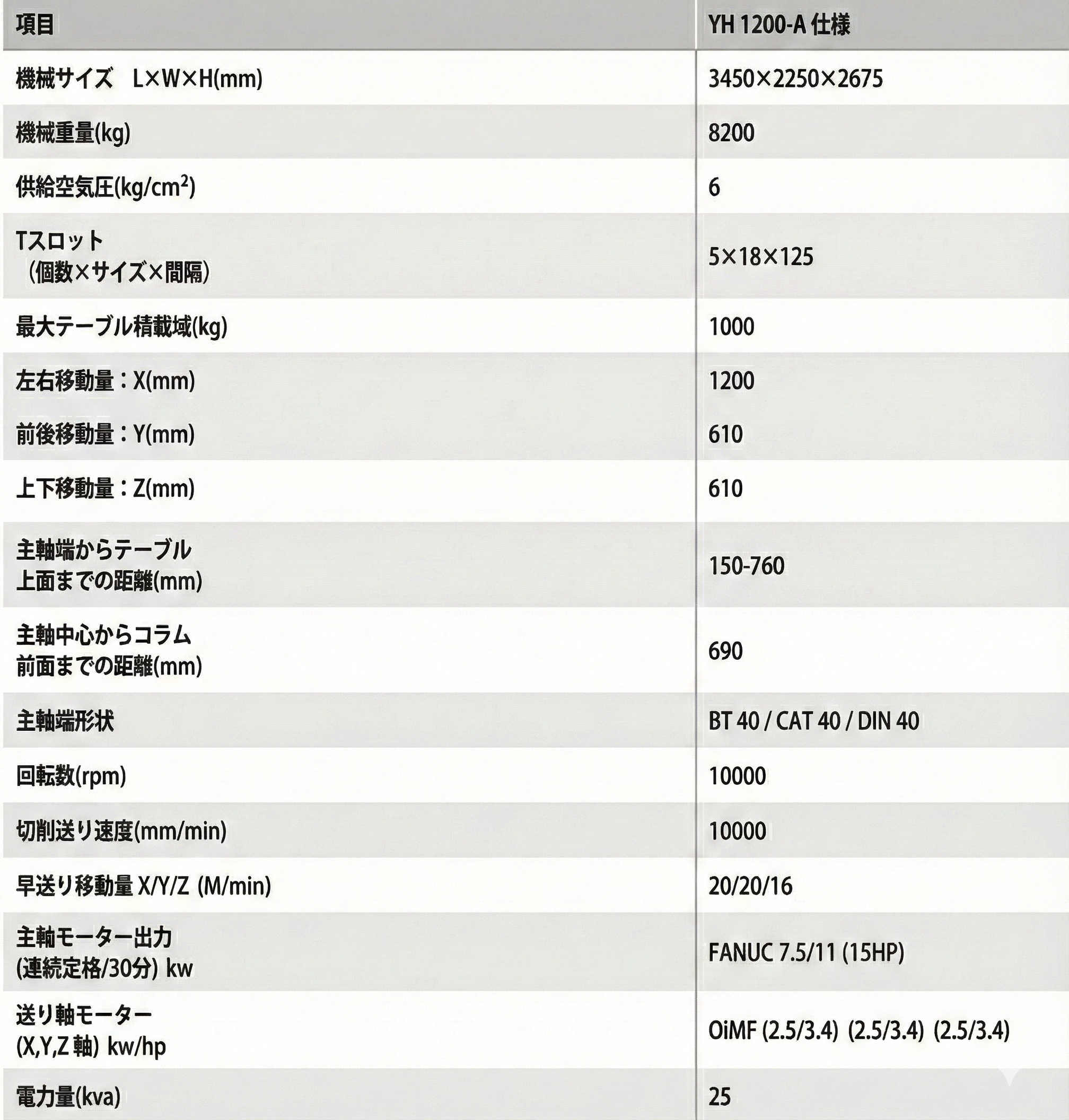

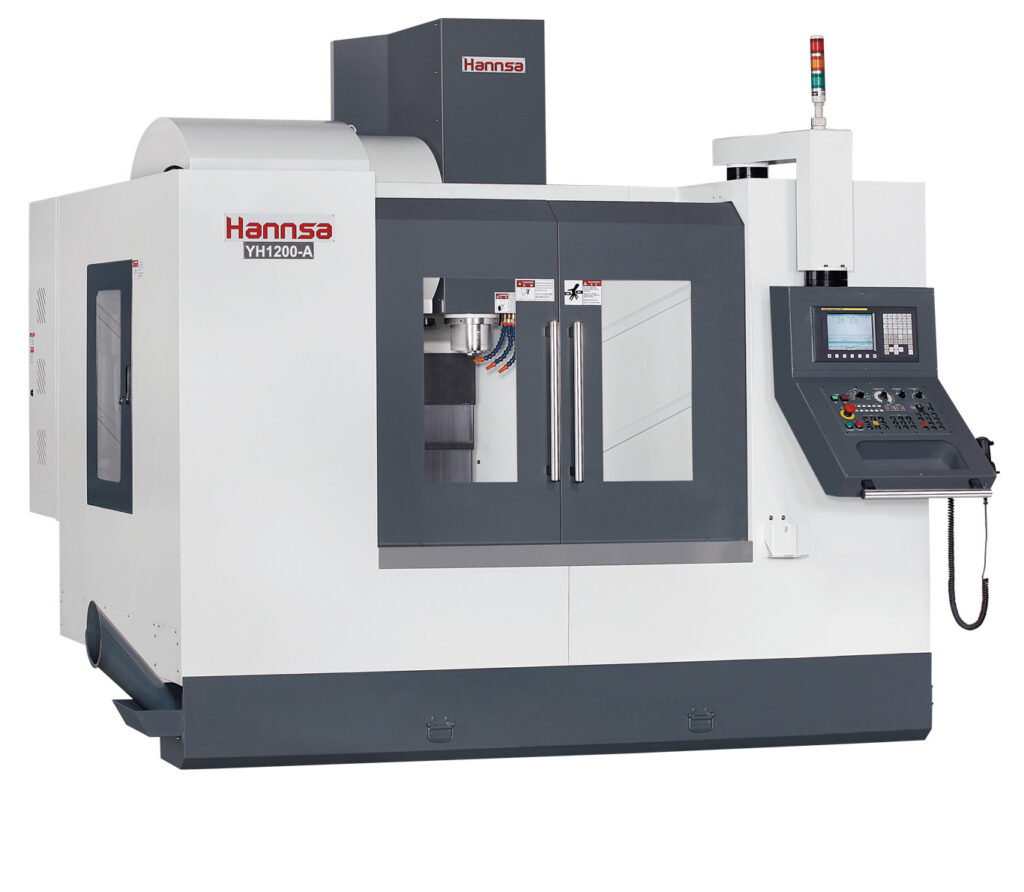

YH 1200-A/1461-A

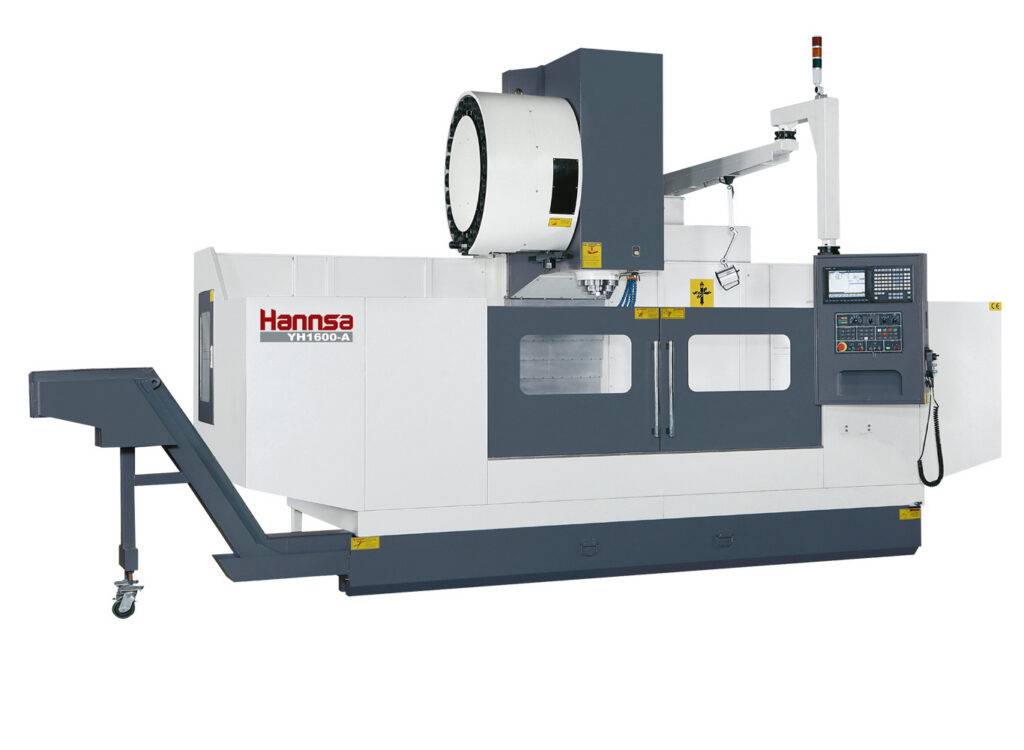

YH 1400-A/1600-A/1800A
立形マシニングセンタ/リニアウェイシステム
YL 850-B

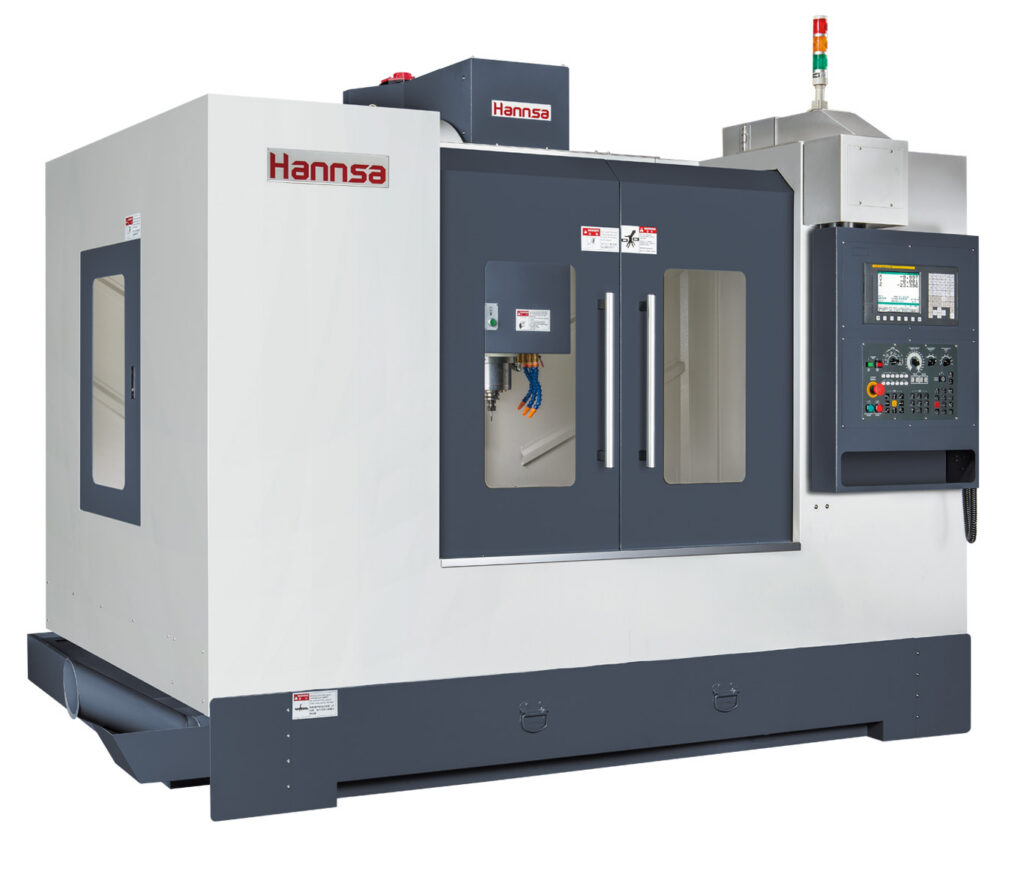

YL 1000-B
YL 1200-A/YL-1400A

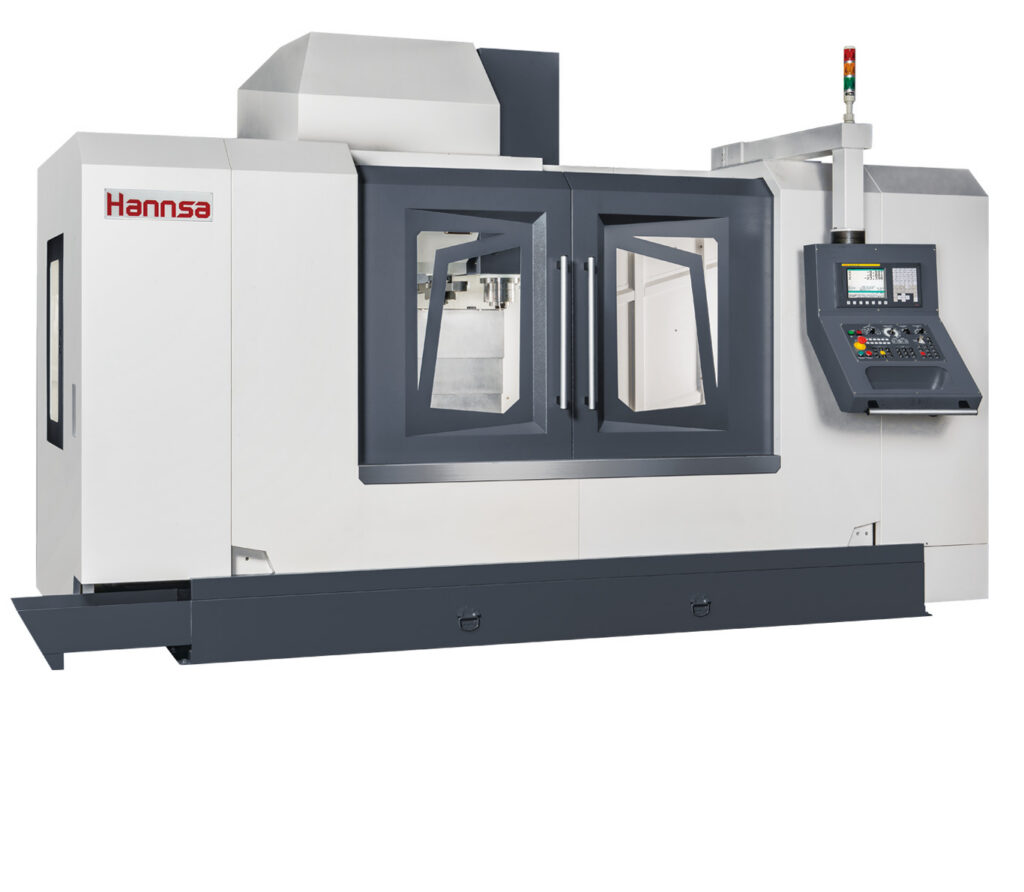

YL 1600-A/YL 1800-A/
